冲量安全阀
用途及结构简述

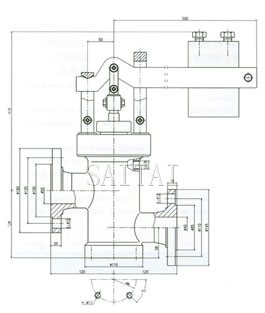

GA49H-16C型DN40/50冲量安全阀又称杠杆式安全阀主要用于电站锅炉或蒸汽压力管道上，冲量安全阀可配套或单独使用。当压力容器内介质超过允许值时，阀瓣开启排除超压蒸汽，当压力下降到一定值时阀瓣靠杠杆上的重锤将阀门迅速关闭，保证设备安全运行。上海球友会阀门制造有限公司生产的冲量安全阀主要由阀体、阀瓣、阀座、杠杆、重锤等组成，其结构简图如下：冲量安全阀主要的性能范围：公称压力;1.6Mpa；公称通径：40/50mm；壳体强度;2.4Mpa；开启高度：≥9mm；工作温度：≤350℃；适用介质：蒸汽、油品。
冲量安全阀
主要零件材质
| 阀体 | WCB |
| 阀瓣 | 不锈钢 |
| 阀座 | 不锈钢 |
| 杠杆 | 碳钢 |
| 重锤 | 铸铁 |
注：
1.本网页的冲量安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
