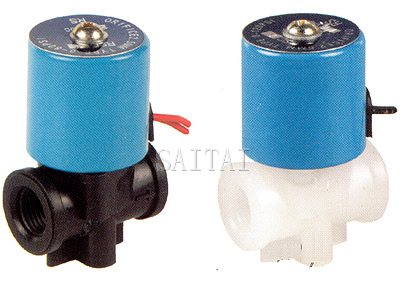

RSC饮水机电磁阀
RSC饮水机电磁阀
主要零部件名称及材料

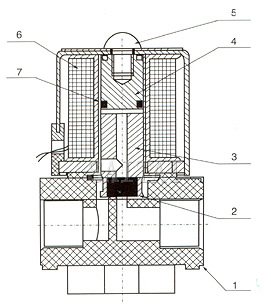

RSC饮水机电磁阀总装图
| 代号 | 名称 | 材料 |
| 1 | 本体 | PP+FIBER GLASS |
| 2 | 密封元件 | EPDM |
| 3 | 动铁芯 | IJ117 |
| 4 | 静铁芯 | IJ117 |
| 5 | 固定螺丝 | 不锈钢 |
| 6 | 电磁铁 | 特殊铜线H级 |
| 7 | 分磁铁 | 紫铜 |
产品规格
| 型号 | RSC-1 | RSC-2 | 使用电压范围 | ±10% | |
| 使用流体 | 水、气 | 功率 | AC:220V；6.8VA DC：24V；5W | ||
| 动作方式 | 直动式 | 额定电压 | AC:220V 110 24 DC：24 12 | ||
| 型式 | 常闭式 | 本体材质 | PP+FIBER GLASS | ||
| 流量孔径mm | 2.5 | 油封材质 | EPDM | ||
| CV值 | 0.21 | 耐热等级 | GLASS B 130℃ | ||
| 接管口径G | 1/8＂ | 1/4＂ | 连续使用 | 100% | |
| 使用压力Mpa | 0～0.8 | 反应时间 | 6～20毫秒 | ||
| 工作温度℃ | 0～100 | 导线长度 | 30cm | ||

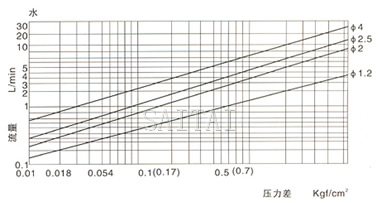

RSC流量图
注：
1.本网页的RSC饮水机电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
