立式多级球友会

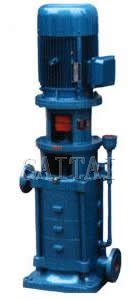

DL、DLR DL、DLR 型立式多级球友会 （简称：DL、DLR多级泵），系立式单吸多级分段式球友会 ，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h，扬程范围为22~239m，配套功率范围为1.5~160KW，口径范围为ф40~ф150mm。
上海球友会水泵生产制造的DL、DLR型系列多级泵质量可靠、性能稳定，欢迎各新老客户选购。
用途
DL、DLR型系列多级泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃。DLR型介质使用温度不超过120℃。

DL、DLR单级泵软件妙用 DL、DLR 型号开式多用离心式泵使应用在工業和地区给室外排水、高层产品产品增压送水、消防栓增压、远时间送水、采暖、浴所、锅炉风机室温循环水平台往复增压、开空熬制冷机平台送水及设施设备设备配套等地方。 DL 型导电有机溶剂用到室温不高于 80oC，DLR 型导电有机溶剂用到室温不高于120oC DL、DLR多级别泵的产品的特点

泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合泵脚中心，因而增强了泵的运行稳定性和使用寿命。
泵吸入口和吐出口均为水平方向，简化了管路的连接。
可根据需要，吸入口和吐出口可安装成同方向或 90o、180o、270o 几个不同方向以满足不同的连接场合。
泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
泵转子具有较小的绕度，且所选用的为4级电机，因此运行平稳、振动小、噪声低、使用寿命长。

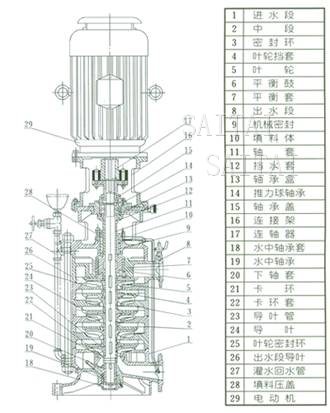

DL、DLR多极泵设备构造小图片 DL 型立试层级离心式泵由直流交流接处器和泵俩部排列成，直流交流接处器为Y型三相四线异步直流交流接处器，泵和直流交流接处器用梅花联轴器接连，整体的为钢性接连，泵由定子和电机定定子和滑动叶部排列成。泵定子有些由漏电并且没有及时正确地处理段、中段、导叶、冒水段、规整活性炭过滤器函体等安全装置构成的。为制止定子损坏，定子里装有封严环、和平套等，损坏后都可以备件管理撤换。电机定定子和滑动叶有些由轴、中轮、和平鼓等构成的。电机定定子和滑动叶终端为润滑情况轮毂轴套，上侧为角接处球轮毂轴套，泵的心轴力绝大环节有些由和平鼓来担责，其它的小有些心轴力由角接处球轮毂轴套来接受。漏电并且没有及时正确地处理段、中段、和冒水段的融入面纸张垫能够 张紧可达到封严。轴封用规整活性炭过滤器或物理封严，业主可会选择需会选择。 泵滑动走向从win7驱动端向外看为逆时针走向旋转。 40DL型DL、DLR多用泵稳定性表 I 50DL型DL、DLR联级泵效果表 II 65DL型DL、DLR多极泵使用性能表 III 80DL型DL、DLR多用泵耐腐蚀性表 IV 100DL型DL、DLR联级泵耐腐蚀性表 V 150DL120-20型DL、DLR多极泵性能方面表 VI 150DL型DL、DLR三级泵功能表 DL、DLR多用泵的装置

1、 安装前检查水泵和电机的完好情况。
2、 泵安装位置应尽可能靠近水源处。
3、 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。
4、 直接安装可将泵安放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，拧紧地脚螺栓的螺母。
5、 安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6、 泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7、 在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。
8、 为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、 进口如需扩径连接，请选用偏心异径管道接头。

注：
1.本网页的DL、DLR 型立式多级球友会 结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

DL、DLR 型落地式三级抽滤泵关于好产品
