QYF型不锈钢潜水电泵

QYF型不锈钢潜水电泵，简称：QYF潜水泵。是我厂在通过充分的市场调研基础上，自行研制开发的一种外壳、过流部件及外部零件材质均采用不锈钢材料（304、316、304L、316L）制成的潜水电泵。

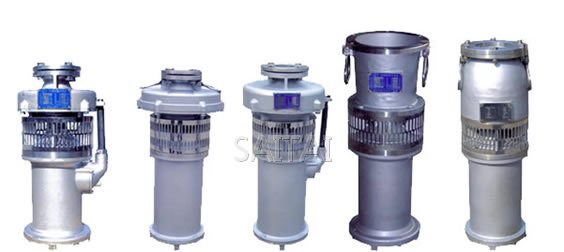

QYF型不锈钢潜水电泵

QYF潜水电安装泵护肤品结构特征现在始终维持QY型食品的传统艺术性能外，过流架构件及内部产品面料均应用不銹钢304、316、304L、316L特制而成。泵喷水头应用半圆法兰部架构，交流电动机为F级绝缘性，实代替音乐伴奏喷泉广场等时候对交流电动机经常发动的标准规范要求。风叶具防松试验装置，害怕改变方向。自动化自吸泵机械密封带应用硬性耐热合金资料，添加自吸泵的在使用生命；材质端应用炭化硅、氮化钨。氮化硅等，经久好用、稳定可靠安全。滚柱滚针滚柱轴承均应用全球优良滚柱滚针滚柱轴承，可只能根据观众标准规范要求应用国内外类似进品滚柱滚针滚柱轴承。叶轮轴应用不銹钢3Cr13。 QYF潜水电工程泵款型讲解

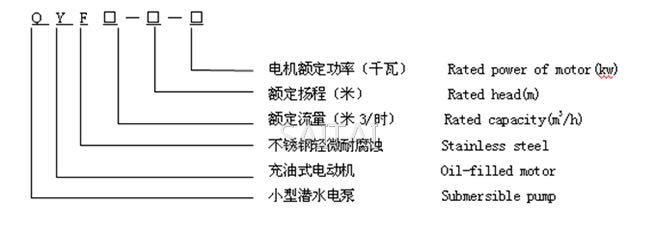

QYF潜水电泵型号说明

QYF潜水暖泵节构简图

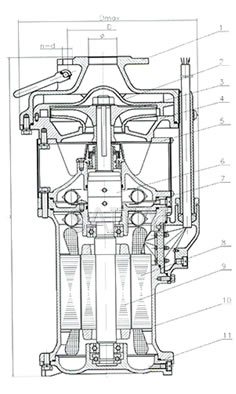

QYF潜水电泵结构简图

序号/Number	名称/Name	材料/Material
1	泵体/Pump body	不锈钢Stainless steel
2	导叶/Guide blade	不锈钢Stainless steel
3	叶轮/Impeller	不锈钢Stainless steel
4	泵座/Pump block	不锈钢Stainless steel
5	进水节/Influent knot	不锈钢Stainless steel
6	机械密封/Mechanical seal	Sic/al203+Fe
7	上盖/Top cover	不锈钢Stainless steel
8	定子/Stator
9	转子/Rotor
10	机座/Rotator	不锈钢Stainless steel
11	下盖/Lower cover	不锈钢Stainless steel

QYF潜水暖泵新产品应用领域

适用于各种各样的音乐喷泉上配套使用。
也可以用于输送其他轻微腐蚀性介质。
适用于矿山，含腐蚀性煤水的排放。

QYF潜电费泵动用环境

1、电源频率为50Hz，额定电压380v或660v（允许偏差±5%）的三相交流电。（用户订货时必须标明电泵电压值）。
2、电泵额定扬程小于10米时，允许潜水深度不超过10米。
3、电泵额定扬程大于10米时，允许潜水深度不超过40米。
4、输送介质的温度不超过40℃.
5、水中含砂量或含不溶于水固体颗粒的体积比不超过0.1%，粒度不大于0.2毫米。
6、海拔高度不得超过1000米。
7、一般常温清水；如：井水、河水、湖水等。
8、含腐蚀性液体；如：矿山煤水、海水及化学合成液体等。

QYF25-17-2.2冷库保温隔热板的表层潜水电气泵功效性能

QYF25-17-2.2不锈钢潜水电泵

性能型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
性能型号	流量 m3/h	扬程 m	功率 kw	mm	inch	转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
QYF15-26-2.2	15	26	2.	40	1.5″	2860	380	235	5.7	10	43
QYF25-17-2.2	25	17	2.2	50	2″	2860	380	246	5.7	10	44
QYF40-12-2.2	40	12	2.2	65	2.5″	2860	380	258	5.7	10	47
QYF65-7-2.2	65	7	2.2	100	4.0″	2860	380	229	5.7	10	41
QYF100-4.5-2.2	100	4.5	2.2	128	5.0″	2860	380	229	5.7	10	41

QYF25-17-2.2304不绣钢潜水电改造泵连接尺寸图参数值

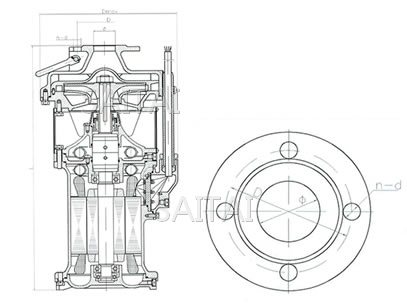

QYF25-17-2.2不锈钢潜水电泵外形尺寸图

尺寸型号	L mm	Dmax mm	D mm	n―d mm	Φ mm	G inch	W ?K
QYF15-26-2.2	470	235	100	4-Φ14	Φ40	1.5″	43
QYF25-17-2.2	480	246	110	4-Φ14	Φ50	2″	44
QYF40-12-2.2	498	258	130	4-Φ14	Φ65	2.5″	47
QYF65-7-2.2	530	229	165	6-Φ9	Φ100	4.0″	41
QYF100-4.5-2.2	571	229	165	6-Φ9	Φ130	5.0″	41

QYF160-4-3不锈钢装饰管吗潜水电工程泵能力性能

QYF160-4-3不锈钢潜水电泵

性能型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
性能型号	流量 m3/h	扬程 m	功率 kw	mm	inch	转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
QYF25-26-3	25	26	3	50	2″	2860	380	245	7.4	10	46
QYF40-16-3	40	16	3	65	2.5″	2860	380	258	7.4	10	47
QYF65-10-3	65	10	3	100	4.0″	2860	380	229	7.4	10	45
QYF100-6-3	100	6	3	128	5.0″	2860	380	229	7.4	10	48
QYF160-4-3	160	4	3	150	6.0″	2860	380	246	7.4	10	43

QYF160-4-3铝合金潜电费泵施工的尺寸参数值

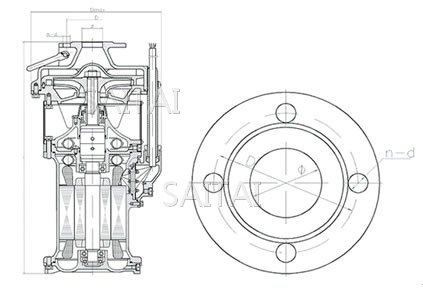

QYF160-4-3不锈钢潜水电泵外形尺寸图

尺寸型号	L mm	Dmax mm	D mm	n―d mm	Φ mm	G inch	W ?K
QYF25-26-3	503	245	110	4-Φ14	Φ50	2″	46
QYF40-16-3	518	258	130	4-Φ14	Φ65	2.5″	47
QYF65-10-3	555	229	165	6-Φ9	Φ100	4.0″	45
QYF100-6-3	664	229	165	6-Φ9	Φ128	5.0″	48
QYF160-4-3	542	246	184	6-Φ9	Φ150	6.0″	43

QYF65-13-4不锈钢材质的潜水电费泵安全性能技术指标

QYF65-13-4不锈钢潜水电泵

性能型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
性能型号	流量 m3/h	扬程 m	功率 kw	mm	inch	转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
QYF25-32-4	25	32	4	50	2″	2860	380	270	9.8	10	57
QYF40-21-4	40	21	4	65	2.5″	2860	380	270	9.8	10	54
QYF65-13-4	65	13	4	100	4.0″	2860	380	546	9.8	10	51
QYF80-10-4	80	10	4	100	4.0″	2860	380	246	9.8	10	51
QYF200-4-4	200	4	4	150	6.0″	2860	380	248	9.8	10	52

QYF65-13-4304不锈钢潜水电改造泵的安装宽度基本参数

QYF65-13-4不锈钢潜水电泵外形尺寸图

尺寸型号	L mm	Dmax mm	D mm	n―d mm	Φ mm	G inch	W ?K
QYF25-32-4	523	270	110	4-Φ14	Φ50	2″	57
QYF40-21-4	534	270	130	4-Φ14	Φ65	2.5″	54
QYF65-13-4	512	546	165	6-Φ9	Φ100	4.0″	51
QYF80-10-4	512	246	165	6-Φ9	Φ100	4.0″	51
QYF200-4-4	565	248	190	6-Φ9	Φ150	6.0″	52

QYF25-45-5.5不锈钢材料潜水电气泵耐热性性能

QYF25-45-5.5不锈钢潜水电泵

性能型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
性能型号	流量 m3/h	扬程 m	功率 kw	mm	inch	转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
QYF20-50-5.5	20	50	5.5	50	2″	2860	380	306	13.1	10	75
QYF25-40-5.5	25	40	5.5	50	2″	2860	380	306	13.1	10	76
QYF40-28-5.5	40	28	5.5	65	2.5″	2860	380	318	13.	10	83
QYF65-18-5.5	65	18	5.5	80	3.0″	2860	380	320	13.1	10	82
QYF100-12-5.5	100	12	5.5	128	5.0″	2860	380	261	13.1	10	65

QYF25-45-5.5不锈钢圆管潜水电费泵使用尺寸技术参数

QYF25-45-5.5不锈钢潜水电泵外形尺寸图

尺寸型号	L mm	Dmax mm	D mm	n―d mm	Φ mm	G inch	W ?K
QYF20-50-5.5	505	306	110	4-Φ14	Φ50	2″	75
QYF25-40-5.5	505	306	110	4-Φ14	Φ50	2″	76
QYF40-28-5.5	687	318	130	4-Φ14	Φ65	2.5″	83
QYF65-18-5.5	678	320	150	4-Φ18	Φ80	3.0″	82
QYF100-12-5.5	726	261	170	6-Φ9	Φ128	5.0″	65

QYF65-26-7.5不锈钢材质的潜电费泵特点主要参数

QYF65-26-7.5不锈钢潜水电泵

性能型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
性能型号	流量 m3/h	扬程 m	功率 kw	mm	inch	转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ?K
QYF40-40-7.5	40	40	7.5	65	2.5″	2860	380	305	16	10	101
QYF65-26-7.5	65	26	7.5	80	3″	2860	380	320	16	10	100
QYF80-18-7.5	80	18	7.5	80	3″	2860	380	315	16	10	100
QYF200-9-7.5	200	9	7.5	150	6″	2860	380	250	16	10	100
QYF250-7-7.5	250	7	7.5	150	6″	2860	380	255	16	10	101

QYF65-26-7.5不透钢潜水电改造泵装配厚度主要参数

QYF65-26-7.5不锈钢潜水电泵外形尺寸图

尺寸型号	L mm	D max mm	D mm	n―d mm	Φ mm	G inch	W ?K
QYF40-40-7.5	680	305	130	4-Φ14	Φ65	2.5″	101
QYF65-26-7.5	678	320	150	4-Φ18	Φ80	3″	100
QYF80-18-7.5	678	315	150	4-Φ18	Φ80	3″	100
QYF200-9-7.5	857	250	190	6-Φ9	Φ150	6″	100
QYF250-7-7.5	857	255	190	6-Φ9	Φ150	6″	101

注：
1.本网页的QYF型不锈钢潜水电泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
