活塞式安全泄压阀
产品概述
500X活塞式安全泄压阀(水力控制阀)是一种稳定上游压力于某一固定值的专用阀门，根据实际使用情况，事先在先导阀上设定固定值。安装了500X活塞式安全泄压阀后当上游压力高于设定值时，先导阀会自动打开，活塞上腔压力降低，主阀打开，泄压维持上游压力稳定。上海球友会泵阀有限公司生产的500X活塞式安全泄压阀适用于各种水用管道的安全泄压。
活塞式安全泄压阀
活塞式安全泄压阀结构图1、小球阀 2、导阀 3、小球阀 4、小球阀 5、针形阀 6、小球阀

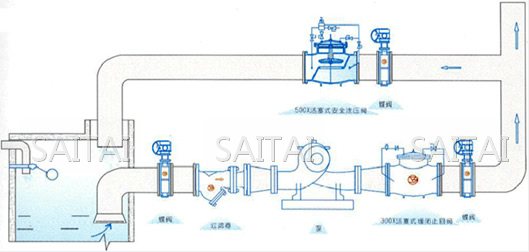

典型安装图
活塞式安全泄压阀典型安装示意图
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
注：
1.本网页的活塞式安全泄压阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
