ZAJV电子式电动V型调节球阀
商品优点：ZAJV电子式电动V型调节球阀(电动调节阀)，配用YHR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能 力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的较佳产品，特别适用于泥浆和含有纤 维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

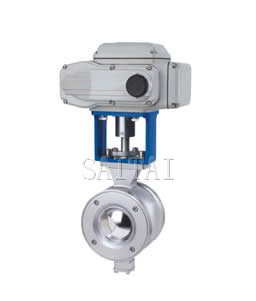

商品简图
ZAJV电子式电动V型调节球阀
公称通径25-300mm
公称压为PN1.6, 4.0, 6.4Mpa
连入结构法兰式按JB/T79.2-94凸凹法兰或按JB/78-5P对夹式法兰连接
素材WCB ZG1Gr18Ni9Ti CF3M
悬浮填料V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料，耐高温碳纤维
规整填料温度表常温：-20℃~+120℃ 散热：+200℃~+450℃
阀芯组织形式V形缺口半球体
视频流量特质等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
合金原料阀门法兰原料
与阀杆材料相同，密封堆焊钴铬硬质合金
非金属阀材料，增强聚四氟乙烯
完成单位
PSQ系列
YHR
3810系列角行程执行机构
3810系列防爆机构
ZAJV电子式电动V型调节球阀结构图
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力（压差）
9.电源电压和控制信号 10.其它特殊要求
公称通径DN |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数（Kv） | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
| 动作范围 | 0-90° | |||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | |||||||||||
| 泄漏量Q | 按API598标准测试 无泄漏 | |||||||||||
| 环境温度℃ | -20~60℃ | |||||||||||
| 基本误差 | ±2 | |||||||||||
| 回差 | ±2 | |||||||||||
| 死区 | ?Q1 | |||||||||||
| 可调范围 | 250:1 | |||||||||||
| 配用执行机构 | PSQ101, 3810RSA-05DTR-05~10 | PSQ201381RSC-30DTR-20～30 | PSQ3013810RSC-50 DTR-40 | PSQ701DTR-60 | ||||||||
公称通径DN |
L | DTR | H2 | D1 | Z-d | |
| H1 | L1 | |||||
| 25 | 102 | 277 | 208 | 60 | 85 | 4-14 |
| 32 | 102 | 295 | 208 | 65 | 100 | 4-18 |
| 40 | 114 | 305 | 208 | 75 | 110 | 4-18 |
| 50 | 124 | 364 | 208 | 95 | 125 | 4-18 |
| 65 | 143 | 379 | 208 | 105 | 145 | 4-18 |
| 80 | 165 | 389 | 256 | 120 | 160 | 8-18 |
| 100 | 194 | 402 | 256 | 140 | 180 | 8-18 |
| 125 | 213 | 426 | 256 | 165 | 210 | 8-18 |
| 150 | 229 | 445 | 256 | 185 | 240 | 8-23 |
| 200 | 243 | 465 | 256 | 205 | 295 | 12-23 |
| 250 | 297 | 610 | 346 | 240 | 355 | 12-25 |
| 300 | 338 | 660 | 346 | 290 | 410 | 12-25 |
Z |
D | J | V | 9 | 11 | F | 16 | P | G |
| 自控阀门 | 执行机构类型 | 位移特征 | 阀门代号 | 传动形式 | 连接形式 | 密封面材料 | 公称压力 | 阀体材质 | 温度类型 |
| D：表示PS系列 | J：表示角行程 | Q：表示球阀 | 9：表示电动 | 41：表示法兰 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型常温省略 | |
| R：表示3810系列 | D：表示碟阀 | 6：表示气动 | 11：表示丝扣 | H：表示金属硬密封 | 25：表示2.5MPa | P：表示不锈钢 | |||
| A：表示YHR系列 | V：表示V形球阀 | 71：表示对夹式 | 40：表示4.0Mpa | ||||||
| 64：表示6.4MPa |
注：
1.本网页的ZAJV电子式电动V型调节球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
