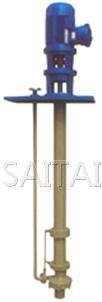

SLY型长轴液下泵

SLY系列长轴液下泵属于单级单吸立式液下泵。是在吸收国外先进技术基础上，根据市场需求，由上海球友会水泵自主设计开发的新型、节能环保产品，用于输送中性或有腐蚀性的液体，清洁或内含固体颗粒的液体。特别适用于：污水处理、水泥厂、发电厂、石油化工等行业。 SLY长轴液下泵主要执行标准是：ISO 2825轴向吸入球友会 （16bar级）-标记、额定性能和尺寸；GB5656-85 单级单吸化工球友会 技术条件；GB/T3214-91 水泵流量的测定方法；GB/T3216-89 球友会 、混流泵、轴流泵和旋涡泵试验方法SLY长轴液下泵主要执行ISO2858标准中标记和额定性能点。

SLY型长轴液下泵
SLY型长轴液下泵
SLY长轴液下泵结构的特质

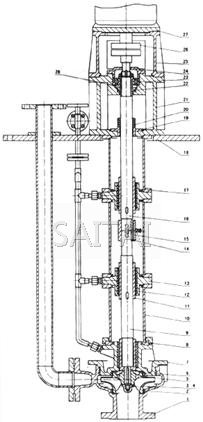

SLY型长轴液下泵总装图
SLY型长轴液下泵总装图
1 泵体 15 接轴管 8 轴套 22 骨架油封
2 密封环 16 轴 9 轴 23 轴承
3 钢丝螺套 17 支承管 10 支承管 24 上轴承压盖
4 叶轮螺母 18 底板 11 轴套 25 电机架
5 叶轮 19 防尘盘 12 轴衬 26 联轴器
6 密封环 20 V型环 13 滑动轴承体 27 电机
7 泵盖 21 轴承架 14 接轴键 28 轴承套
SLY长轴液下泵接轴方试：长轴划分二节或多节制作生产加工，接轴端每种端均车中螺距，两轴确认螺柱连到，上边确认接轴套及接轴键进行固定不动其座位。这样子长轴靠接轴键传达扭力，螺柱传达轴径力。激发了泵轴的同轴度，较低长轴的制作生产加工等级；支承方试：SLY系统选用多一点支承方试，液面之下选用角碰触球轮毂移动联轴器，液下每根轴都可以轴衬支承，轴衬进行固定不动在移动轮毂移动联轴器体上，移动轮毂移动联轴器体与支承管相通；泵点火时，风轮已浸泡在有机溶剂中，而点火简易，不会存在排气管抽时间间题；选用双蜗壳泵体(內径80mm上)，马达转子零件受径向力小，轴挠度小，轴衬有损坏小，使用年限长；从主轴电机端看，泵为顺时针朝向朝向翻转视频。 SLY长轴液下泵冲刷形式 添加便于的液體冲泡轴衬，提高了泵的稳定旋转。SLY长轴液下泵这对的不同的导电导电物质，有多种措施还可以选定。 自冲泡：当地泵导电导电物质为便于导电导电物质时，应用此措施参与冲泡。从泵出口处法兰部引一滤油器，使冲泡液流进以及轴衬，参与润滑的处理了轴衬，携带矛盾副引起的形成，实现降低温度的的角色。 外冲泡：当地泵导电导电物质为富含较小粒子的导电导电物质时，应用此措施参与冲泡。从自身接一滤油器，添加便于的冲泡液冲泡以及轴衬，参与润滑的处理轴衬，携带矛盾副引起的形成，实现降低温度的的角色。时，不要液态粒子步入矛盾副中。 SLY长轴液下泵使用性能表 I
型号 叶
轮
型
式 		电机转速n～2950r/min 电机转速n～1475r/min
流量
Q
M3/		 扬程
H
m		 比重=100 比重=135 流量
Q
M3/		 扬程
H
m		 比重=100 比重=135
电机功率及型号 电机功率及型号
KW 电机机座号 KW 电机机座号 KW 电机机座号 KW 电机机座号
SLY25-200 A 11.5 47 5.5 132S1-2 7.5 132S2-2 5.8 11 1.1 90S-4 1.1 90S-4
B 10.5 40 4 112M-2 5.5 132S1-2 5.4 10 1.1 90S-4 1.1 90S-4
C 9 34 3 100L-2 4 112M-2 4.6 7.5 1.1 90S-4 1.1 90S-4
D 7.5 26 2.2 90L-2 3 100L-2 4 5.5 1.1 90S-4 1.1 90S-4
E 5.5 14 1.5 90S-2 1.5 90S-2 3 3 1.1 90S-4 1.1 90S-4
SLY40-160 A 28 31 5.5 132S1-2 7.5 132S2-2 14 7 1.1 90S-4 1.1 90S-4
B 25.6 27 5.5 132S1-2 7.5 132S2-2 13 6 1.1 90S-4 1.1 90S-4
C 22 20 4 112M-2 5.5 132S1-2 11 4.5 1.1 90S-4 1.1 90S-4
D 20 14 2.2 90L-2 3 100L-2 9.5 3.5 1.1 90S-4 1.1 90S-4
SLY40-200 A 29 51 11 160M1-2 15 160M2-2 14.5 12 1.5 90L-4 2.2 100L1-4
B 26 45 7.5 132S2-2 11 160M1-2 13 10.5 1.1 90S-4 1.5 90L-4
C 22 37 5.5 132S1-2 7.5 132S2-2 11.5 8 1.1 90S-4 1.1 90S-4
D 18 18 4 112M-2 5.5 132S1-2 9.5 6 1.1 90S-4 1.1 90S-4
SLY40-250 A 32 76 18.5 160L-2 22 180M-2 16 18.5 3 100L2-4 4 112M-4
B 30 70 15 160M2-2 18.5 160L-2 15 17 2.2 100L1-4 3 100L2-4
C 24 58 11 160M1-2 15 160M2-2 12.5 13 1.5 90L-4 2.2 100L1-4
D 21 45 7.5 132S2-2 11 160M1-2 10.5 10 1.1 90S-4 1.5 90L-4
SLY40-315 A             21 28 5.5 132S-4 7.5 132M-4
B             20 26.5 5.5 132S-4 7.5 132M-4
C             11.8 19 4 112M-4 5.5 132S-4
D             15 14 3 100L2-4 3 100L2-4
SLY50-160 A 50 32 11 160M1-2 15 160M2-2 25 7.5 1.5 90L-4 2.2 100L1-4
B 45 27 7.5 132S2-2 11 160M1-2 22.8 6 1.5 90L-4 1.5 90L-4
C 38 20 5.5 132S1-2 7.5 132S2-2 19 45 1.1 90S-4 1.1 90S-4
D 31 15 3 100L-2 4 112M-2 16.5 3 1.1 90S-4 1.1 90S-4
SLY50-200 A 62 50 18.5 160L-2 22 180M-2 31 12 3 100L1-4 3 100L2-4
B 56 44 15 160M2-2 18.5 160L-2 28.5 10.5 2.2 100L2-4 3 100L2-4
C 49 35 11 160M1-2 15 160M2-2 25 8 1.5 90L-4 2.2 100L1-4
D 43 26 7.5 132S2-2 11 160M1-2 22 6 1.1 90S-4 1.5 90L-4
SLY50-250 A 70 80 30 200L1-2 37 200L2-2 35 19 4 112M-4 5.5 132S-4
B 66 73 30 200L1-2 37 200L2-2 33 17.5 4 112M-4 5.5 132S-4
C 60 58 22 180M-2 30 200L1-2 30 14 3 100L2-4 4 112M-4
D 50 43 15 160M2-2 18.5 160L-2 26 10 2.2 100L1-4 3 100L2-4
SLY50-315 A             44 27 11 160M-4 11 160M-4
B             40 23 7.5 132M-4 11 160M-4
C             35 16 5.5 132S-4 7.5 132M-4
D             30 13 3 100L2-4 4 112M-4
SLY80-160 A 94 30 15 160M2-2 18.5 160L-2 47 7 2.2 100L1-4 3 100L2-4
B 85 26 11 160M1-2 15 160M2-2 42 6 2.2 100L1-4 2.2 100L1-4
C 76 21 11 160M1-2 11 160M1-2 38 4.5 1.5 90L-4 2.2 100L1-4
D 66 15 5.5 132S1-2 7.5 132S2-2 34 3 1.1 90S-4 1.1 90S-4
SLY80-200 A 103 52 30 200L1-2 37 200L2-2 51 12.5 4 112M-4 5.5 132S-4
B 95 46 22 180M-2 30 200L1-2 47 11 3 100L2-4 4 112M-4
C 84 36 15 160M2-2 22 180M-2 40 8.5 2.2 100L1-4 3 100L2-4
D 70 28 11 160M1-2 15 160M2-2 36 6.5 1.5 90L-4 2.2 100L1-4
SLY80-250 A 127 80 45 225M-2 75 280S-2 64 19 7.5 132M-4 11 160M-4
B 120 74 45 225M-2 55 250M-2 60 18 7.5 132M-4 7.5 132M-4
C 105 57 30 200L1-2 45 225M-2 52 13.5 4 112M-4 5.5 132S-4
D 87 43 22 180M-2 30 200L1-2 46 10 3 100L2-4 4 112M-4
SLY长轴液下泵耐热性表 II
型号 叶
轮
型
式 		电机转速n～2950r/min 电机转速n～1475r/min
流量
Q
M3/		 扬程
H
m		 比重=100 比重=135 流量
Q
M3/		 扬程
H
m		 比重=100 比重=135
电机功率及型号 电机功率及型号
KW 电机机座号 KW 电机机座号 KW 电机机座号 KW 电机机座号
SLY80-315 A             70 32 15 160L-4 18.5 180M-4
B             66 29 11 160M-4 15 160L-4
C             56 23 11 160M-4 11 160M-4
D             45 17 5.5 132S-4 7.5 132M-4
SLY100-160 A 162 27 22 180M-2 30 200L1-2 81 6.5 3 100L2-4 4 112M-4
B 150 22 15 160M2-2 22 180M-2 73 5 2.2 100L1-4 3 100L2-4
  C 130 15 11 160M1-2 15 160M2-2 63 3.3 1.5 90L-4 2.2 100L1-4
D 110 10 7.5 132S2-2 11 160M1-2 55 2 1.1 90S-4 1.5 90L-4
SLY100-200 A 193 48 45 225M-2 55 250M-2 95 11.5 5.5 132S-4 7.5 132M-4
B 180 42 37 200L2-2 45 225M-2 90 9.5 5.5 132S-4 7.5 132M-4
C 155 33 30 200L1-2 37 200L2-2 80 7.5 4 112M-4 5.5 132S-4
D 135 24 18.5 160L-2 30 200L1-2 70 5 3 100L2-4 3 100L2-4
SLY100-250 A 230 77 75 280S-2 90 280M-2 115 19 11 160M-4 15 160L-4
B 218 71 75 280S-2 90 280M-2 110 17 11 160M-4 11 160M-4
C 190 56 45 225M-2 75 280S-2 100 13 7.5 132M-4 11 160M-4
D 170 42 37 200L2-2 45 225M-2 90 9 5.5 132S-4 7.5 132M-4
SLY100-315 A             125 30 18.5 180L-4 30 200L-4
B             119 28 18.5 180M-4 22 180L-4
C             104 23 15 160L-4 18.5 180M-4
D             86 16.5 11 160M-4 11 160M-4
SLY150-200 A             160 10 7.5 132M-4 11 160M-4
B             152 8.5 7.5 132M-4 11 160M-4
C             140 6 5.5 132S-4 7.5 132M-4
D             123 4 3 100L2-4 4 112M-4



SLY150-250 A             195 17.5 15 160L-4 22 180L-4
B             180 15 15 160L-4 18.5 180M-4
  C             160 10.5 11 160M-4 11 160M-4
D
SLY150-315 A             220 31.5 30 200L-4 45 225M-4
B             210 29 30 200L-4 37 225S-4
C             180 23 22 180L-4 30 200L-4
D             150 16 15 160L-4 18.5 180M-4
SLY200-250 A             305 16.5 22 180L-4 30 200L-4
B             290 15 18.5 180M-4 30 200L-4
C             260 11 15 160L-4 18.5 180M-4
D             240 7 11 160M-4 15 160L-4
SLY200-315 A             350 29 45 225M-4 55 250M-4
B             340 28 37 225S-4 55 250M-4
C             300 21 30 200L-4 37 225S-4
D             250 14 18.5 180M-4 22 180L-4
SLY长轴液下泵外观设计图片尺寸表
型号 轴承架 DN a a1 a2 a3 k k1 r1 g z s n p c1 c2
SLY25-200 LK35 25 730 500 340 450 265 290 416 100 54 25 200 255 220 125
SLY40-160 40 290 270 449 120 285
SLY40-200 310 484 295
SLY50-160 50 295 460
SLY50-200 310 490 305
SLY40-250 LK45 40 860 580 405 530 335 335 529 120 54 25 220 300 280 140
SLY40-315 900 630 425 580 390 350 634 320
SLY50-250 50 860 580 405 530 350 325 550
SLY50-315 900 630 425 580 390 350 635 70 335
SLY80-160 80 860 580 405 530 350 310 555 135 320
SLY80-200 370 580
SLY80-250 900 630 425 580 390 325 615
SLY100-160 100 400 305 622 240 340
SLY100-200 410 637 330
SLY100-250 970 630 460 580 430 340 687 115 260 365
SLY150-200 150 1050 630 500 580 520 325 804 160
SLY80-315 LK55 80 970 630 460 580 430 360 690 135 70 30 260 380 320 140
SLY100-315 100 1050 660 500 610 460 375 737 115 390
SLY150-250 150 1100 660 525 610 525 360 824 160 400
SLY150-315 1200 720 575 670 580 385 894
SLY200-250 200 650 340 980 175 300 430
SLY200-315 1300 760 625 710 680 385 1030 440
SLY长轴液下泵要配发电机尺码及尺码
轴承架 电机机座号 90S 90L 100L 112M 132S 132M 160M 160L 180M 180L 200L 225S 225M
4P		 225M
4P		 250M 280S 280M
LK35 h1 389 399 419 449
h2 649 674 719 739 814 854 939 984 1009
LK45 h1 413 423 443 473 503 473 503
h2 673 698 743 763 838 878 963 1008 1033 1073 1138 1183 1178 1398 1483 1533
LK55 h1 556 586 616 616 616
h2 950 991 1076 1121 1146 1186 1251 1296 1321 1511

注：
1.本网页的SLY型长轴液下泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
