X-100B型旋片式机械真空泵

X-100B型旋片式机械真空泵(简称:X-100B旋片真空泵)为旋片式机械真空泵,是抽除一般性气体或含有少量可凝性蒸汽的气体(应使用气镇装置)的真空抽气之一。 本型泵适用于真空干燥、真空浸渍、医疗、化工、玻璃树脂以及其它真空作业。它可单独使用,也可作为增压泵、扩散泵的前级泵使用,但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时,应加附设装置。

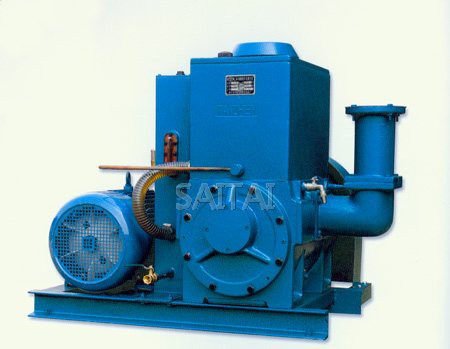

X-100B型旋片式机械真空泵
X-100B型旋片式机械真空泵
X-100B旋片抽进口真空泵结构特征

1、X型泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用,也可作为增压泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药,电真空器件等工业的真空作业。
2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下,允许长期连续工作。
3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟,以免喷油或润滑不良引起泵损坏。

X-100B旋片涡流泵主要参数功用

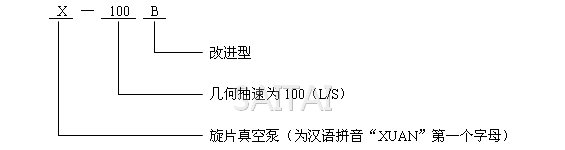

X-100B旋片真空泵型号意义
X-100B旋片真空泵型号意义
X-100B旋片真空室泵特性参数指标表
几何抽速(L/S) 100
极限压力(Pa) 1.33
泵转速(r/min) 450
配带电机 功率(KW) 7.5
型号 Y160M-6
冷却水消耗量(L/S) 350
润滑油 牌号 1#真空泵油
储存量(kg) 15
口径 进气(mm) 100
排气(mm) 110
体积(长×宽×高) 1350×830×1070
重量(Kg) 510
注:泵的極限的工作气压通常是指压缩视频式负压计得出的肥可凝性气物極限的工作气压。 抽气传输率与进出口工作气压线条 X-100B旋片真空箱泵工作的的常见故障 泵包括由泵体(7)、电机定子(9)和旋片(8)等部件所设计(见道理提醒图)。在泵体腔内偏自心装着电机定子,电机定子槽中装一块旋片,由拉簧弹性力使用及电机定子翻转生产生的离心分离力旋片紧巾腔壁,泵体中的进、改装进气管只被电机定子和旋片隔离成多个区域,电机定子在腔内翻转,时间段性地将进气口区域溶量日益变大而吸食汽体,也日益进行压缩成改装进气管区域溶量,将吸食汽体进行压缩成从改装进气管阀(5)流出,然而达成抽气的目的。 设计图

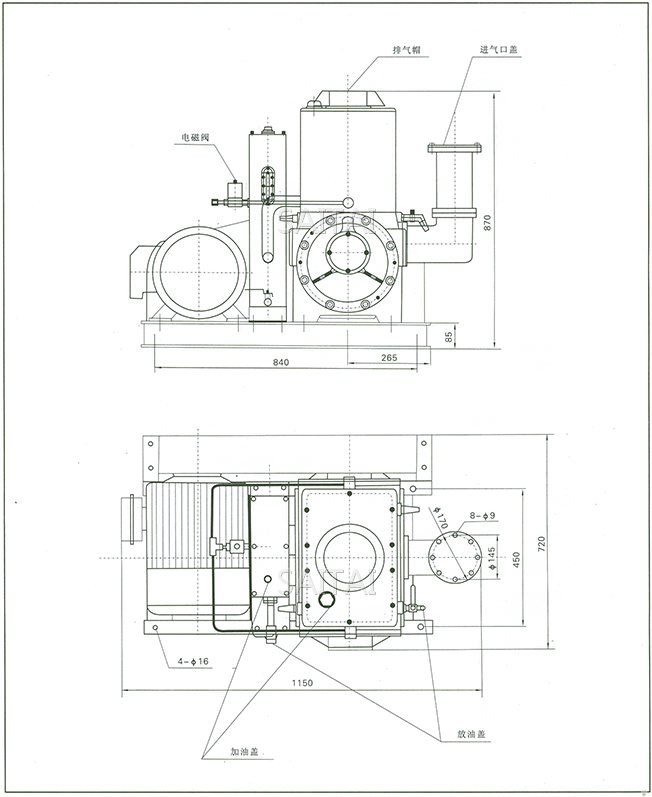

X-100B旋片真空泵外形尺寸图
X-100B旋片真空泵外形尺寸图
X-100B旋片负压泵外光按照图片尺寸图

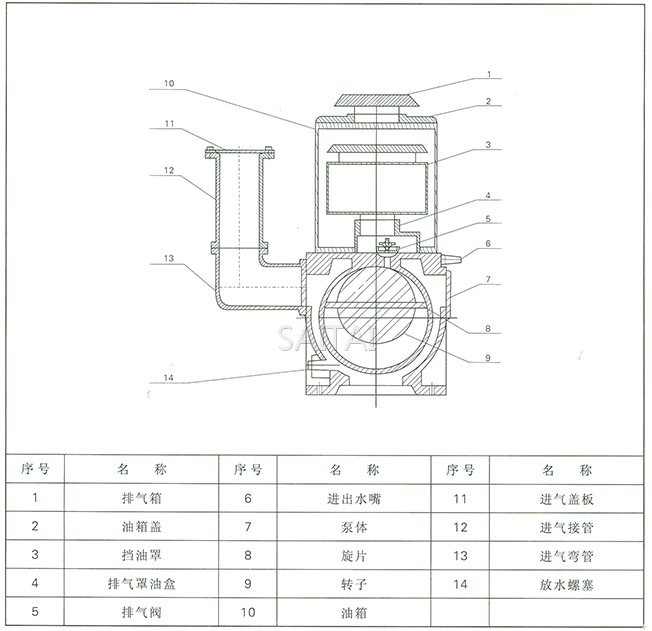

X-100B旋片真空泵结构图
X-100B旋片真空泵结构图
具体高技术数据:
型号
Model
极限压力
Ultimate Pressure
抽气速率
(L/S)
Pumping Speed
进气口径
(mm)
Inlet Diam
配用功率
(kw)
Motor Power
Pa Torr
X-100B 1.3 1×10-2 100 100 7.5

注:
1.本网页的X-100B型旋片式机械真空泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
