GMJ11F/H-25高密封取样阀
产品图片
货号 EN4-16 GMJ11F/H-25高密封取样阀

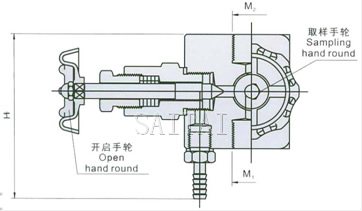

货号 EN4-16 GMJ11F/H-25高密封取样阀结构图
主要性能规范
GMJ11F/H-25高密封取样阀设计制造：GB/T12224-1989,JB/T7747-1995,连接形式：螺纹连接,结构特征：软硬双密封；活动阀瓣,阀门检验和试验：GB/T13927-1992
试验标准单位Unit：MPa
试验项目TESTITEM |
压力值PRESSURE VALVE |
| 公称压力 Nominal Pressure | 25 |
| 壳体试验 Shell Test | 37.5 |
| 密封试验 Test | 27.5 |
| 气压试验 Air Pressure Test | 0.9 |
| 适用温度 Suitable Temperatue | ≤250℃ |
| 适用介质 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型号与零部件材质
型号 TYPE |
阀体 BODY |
接头 TIE-IN |
阀杆 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| GMJ11F/H-250II | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite |
| GMJ11F/H-250PII | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite |
外型与连接尺寸
规格 SPECIF ICATION |
M1 | M2 | Φ | L | L1 | H | Do |
| DN6 | M20×1.5 | G1/2 | Φ10 | 70 | 153 | 110 | 60 |
注：
1.本网页的GMJ11F/H-25高密封取样阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
