内螺纹、承插焊立式止回阀

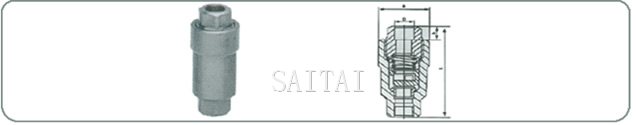

H12H-40 H12H-160 内螺纹立式止回阀、承插焊立式止回阀外形尺寸图
H12H-40 H12H-160 内螺纹立式止回阀、承插焊立式止回阀外形尺寸图
内螺距垂直止回阀最主要的厚度及承重：
公称通径
DN(?L)		 锥管螺纹
Rc(in)		 主 要 外 形 尺 寸 （?L） 重 量
（?K）
L h ф
系列1 系列2
15 15 110 100 15 50 0.8
20 20 120 120 16 60 1.5
25 25 140 130 18 68 2.1
32 32 160 150 20 82 3.1
40 40 190 170 22 95 4.8
50 50 235 190 25 110 6
承插焊双面止回阀包括尺寸图及自重：
公称通径 尺 寸 （?L） 重 量
DN(?L) L D h ф （?K）
15 110 22 15 50 0.8
20 120 28 16 60 1.5
25 140 34 18 68 2.1
32 160 42 20 82 3.1
40 190 50 22 95 4.8
50 235 61 25 110 6

注：
1.本网页的内螺纹、承插焊立式止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
