S、SH型单级双吸球友会

S、SH型单级双吸球友会，（简称：S、SH型中开泵），系属新型单级双吸卧式中开球友会类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。S、SH型中开泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

S、SH型单级双吸球友会

S、SH型中开泵特性 S型中开泵与其余相似型的泵比较较有耐用度长、利用率高、组成局部科学，运转成本预算低、安转及修理方面等亮点，是建筑消防、老板桌、石油化工、水处置以及余业内的非常理想用泵。泵体的制作的压力为1．6MPa和2．OMPa。为足够世界级领域观众数的多必须，相同的泵体同进同外贸出来法兰盘盘可按ANSI、PN及IS等标准化难以确定。泵体的同进同外贸出来法兰盘盘均处在下泵体，怎样不错在没有取下软件压缩空气管道的时候下取掉电机定转子，修理方面局部泵体主要包括双流道制作，以抑制径向力，最终得以少机封和滑动轮毂滚动滚针滚动轴套的耐用度。风机水泵风扇叶片风机水泵风扇叶片的水能力制作主要包括了最先进的CFD科技，对此提生了S泵的水能力利用率。对风机水泵风扇叶片做动发展，确定S泵的运转平缓。轴轴径较粗，滑动轮毂滚动滚针滚动轴套间隔距离较短，最终得以减改小轴的挠度，少了机械设备厂隔绝盖和滑动轮毂滚动滚针滚动轴套的耐用度。轴套不错主要包括多多的用料，防患未然止轴被腐烛和破损，轴套可调换。破损环泵体与风机水泵风扇叶片间主要包括可调换的破损环，预防泵体和风机水泵风扇叶片的破损，调换方面，修理杂费低，时候确定运转时候和较高的工做利用率。既不错安全使用的生物填料也不错安全使用的机械设备厂隔绝盖，不错在没有取下泵盖的时候下调换隔绝盖系统。滑动轮毂滚动滚针滚动轴套特殊的滑动轮毂滚动滚针滚动轴套体制作使滑动轮毂滚动滚针滚动轴套可主要包括油酯或稀油保养，滑动轮毂滚动滚针滚动轴套的制作耐用度5万个小时往上，也可安全使用的双列扭力滑动轮毂滚动滚针滚动轴套和全封滑动轮毂滚动滚针滚动轴套。用料会按照观众数的真正还要，S型中开泵的用料能够为铜、塑料、球铁、316不锈钢304、416；7锈钢、横向钢、哈氏锰钢钢、蒙耐锰钢钢，钛锰钢钢及20号锰钢钢等用料。安转手段′ S型泵有两个安转手段一的水平安转和立柱式安转，立柱式安转不错抑制拆迁赔偿体积。 S、SH型中开泵性能方面位置

泵进口直径DN: 100∽1400mm
流量Q: 最高1800m3/h
扬程H: 最高135m
工作压力P: 最高2.5MPa
工作温度T: 最高135°C

S、SH型中开泵机构证明 S、SH型泵为双吸式、双吸、泵壳支承中开的蜗壳式离心分离泵。泵吸进口与喷出口均在泵轴心线上方，呈程度中心点。泵其主要机件有泵体、泵盖、树叶、轴、双吸封闭性环等。泵入进水蝶阀活套法兰部上，不设重新安装使用正空表和心理电接点压力表的管螺孔，入进水蝶阀活套法兰部底边不设放给软管螺孔。蝶阀活套法兰部按GB规格制成，也可利用ISO、DIN、BS或ANSI规格制成. 树叶经静态平衡量校正合格证书后，用轴套及轴套螺母固定不变在轴上，其支承角度可依据轴套螺母做出更改。树叶支承力利用其树叶对称性装置做到静态平衡量。泵轴由两种运转轴套承受，重新安装使用在泵体两端。轴套利用湿润油湿润。泵体上不设双吸封闭性环，拆除的换成便于。泵依据粘性柱销连轴器或材料迭片式连轴器由電動机就直接齿轮变速箱。驱行为也可利用柴油机、气轮机。轴封可利用悬浮填料封闭性，也可利用机械装备封闭性。轴封制冷清洗阴道水可依据泵盖中开表面上的带槽开启轴封腔，也可依据外接制冷给软管开启轴封腔。维护时勿需拆除的入进给软管及電動机，售后维修便于。依照朋友要，可改进泵组成部分长度。 S、SH型中开泵滑动方向上从电动式机端看，泵轴顺转旋轉(即泵浸水头在右方)。随着用户账户必须，可换成反时针导向旋轉，倒转泵在在泵款式尾端加制冷剂英文字F表述 S、SH型中开泵产品如大家未提出者异常标准，双吸式双吸离心法泵(中开泵)大部分零安全装置泵体、泵盖、风叶、双吸填料密封环、轴套等为灰大理石平相关涂料，轴为45号冷轧钢。不同大家须要，轴可应用2Cr13、40Cr等相关涂料，其它的大部分过流安全装置可应用球墨大理石平、铸钢、白铜及不锈钢物料等相关涂料。 S、SH型中开泵重大意义

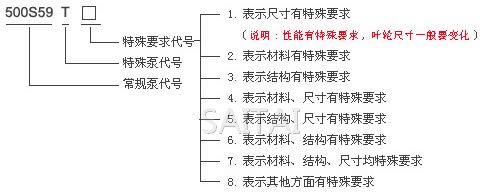

S、SH型中开泵意义图1

S、SH型中开泵意义图2

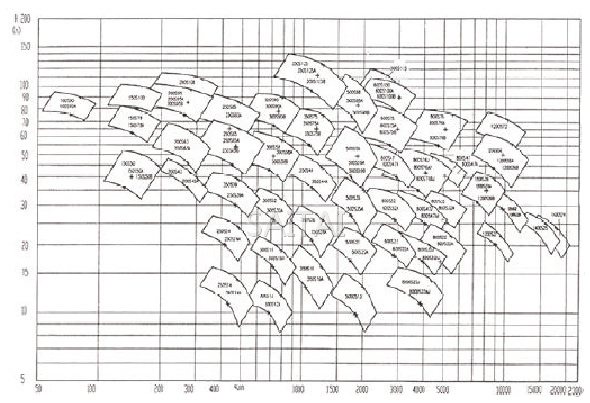

S、SH型中开泵型谱图

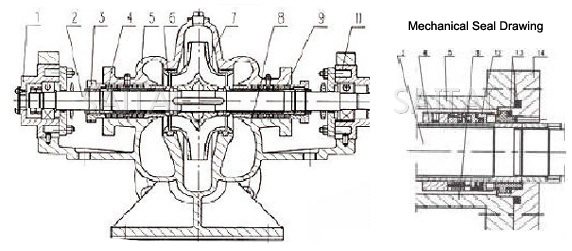

S、SH型中开泵结构图

S、SH型中开泵型谱图

S、SH型中开泵效能表

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率	电机功率
				轴功率	电机功率
300S96	360 485 612	104 96 90	1450	135.9 154.6 187.5	250	75 82 80	5	828
300S96A	342 468 540	95 89 84	1450	119.6 141.8 158.4	220	74 80 78	5.1	828
300S96B	320 450 520	86 80 74.9	1450	104.1 124.1 137.8	185	72 79 77	5.3	828
250S85	360 485 600	91 85 77	1450	122 144 166	220	73 78 76	4	515
250S85A	340 456 565	80 75 68	1450	103 121 140	185	72 77 75	4.2	510
250S65	360 485 612	71 65 58	1450	92.8 108.7 130.6	132	75 79 74	3	480
250S65A	342 468 540	61 54 50	1450	77 89 98	110	74 77 75	3.1	480
250S65B	320 450 520	51 45 41	1450	63.5 74.5 79.5	90	70 74 73	3.2	480
250S39	360 485 612	42 39 32	1450	54.2 61.3 67.5	75	76 84 79	3.2	380
250S39A	324 468 576	35 30 25	1450	41.7 48.4 50.9	55	74 79 77	3.3	380
250S24	360 485 576	27 24 19	1450	33.1 36.9 36.4	45	80 86 82	3.5	370
250S24A	342 414 482	22 20 17	1450	25.6 27.2 27.9	37	80 83 80	3.6	370
250S14	360 485 576	16 14 11	1450	19.6 21.5 22.1	30	80 86 78	3.8	32
250S14A	320 432 504	13 11 8	1450	14.5 15.8 14.6	18.5	78 82 75	3.9	320
300S90	590 790 936	93 90 82	1450	202 242 279	315	74 80 75	4	840
300S90A	576 756 918	86 78 70	1450	190 217 247	280	71 74 71	4.1	840

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率	电机功率
				轴功率	电机功率
300S90B	540 720 900	72 67 57	1450	151 180 200	220	70 73 70	4.2	840
300S58	576 790 972	63 58 50	1450	131.8 147.9 165.5	200	75 84.2 80	4.4	810
300S58A	529 720 893	53 49 42	1450	100.5 118.6 130.9	160	76 81 78	4.5	810
300S58B	504 684 835	46 43 37	1450	87 100 108	132	73 80 78	4.7	810
300S32	612 790 900	36 32 28	1450	75 79 86	90	80 87 80	4.6	710
300S32A	551 720 810	31 26 24	1450	58.1 60.7 67.9	75	80 84 78	4.8	710
300S19	612 790 935	22 19 16	1450	45.9 47 47.9	55	80 87 85	5.2	488
300S19A	504 720 829	20 16 13	1450	38.7 39.2 39.1	45	71 80 75	5.4	488
300S12	612 790 900	14 12 10	1450	29.2 30.4 33.1	37	80 85 74	5.5	660
300S12A	522 684 792	11 10 8	1450	21.7 23.9 22.7	30	72 78 76	5.6	660
350S125	850 1260 1660	140 125 100	1450	463 530 628	710	70 81 72	5.4	1580
350S125A	803 1181 1570	125 112 90	1450	391 462 550	630	70 78 70	5.6	1580
350S125B	745 1098 1458	108 96 77	1450	313 373 425	500	70 77 72	5.8	1580
350S75	972 1260 1440	80 75 65	1450	271 303 319	355	78 85.2 80	5.8	1200
350S75A	900 1170 1332	70 65 56	1450	220 247 257	280	78 84 79	6.0	1200
350S75B	828 1080 1224	59 55 47	1450	177.4 197.3 203.5	220	75 82 77	6.2	1200

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率	电机功率
				轴功率	电机功率
350S44	972 1260 1476	50 44 37	1450	163.4 171.6 188.3	220	81 88 79	6.3	110
350S44A	864 1116 1332	41 3 30	1450	121 130 136	160	80 84 80	6.4	1105
350S26	972 1260 1440	30 26 22	1450	99 101.4 105	132	80 88 82	6.7	875
350S26A	864 1116 1296	26 21 16	1450	76.5 76.9 77.4	110	80 83 73	6.8	875
350 16	972 1260 1440	20 16 13	1450	63.8 63.8 68.9	75	83 86 74	7.1	760
350S16A	864 1044 1260	16 13 10	1450	51 47 49	55	74 79 70	7.2	760
500S115	2150 2500 2850	120 115 106	1480	937 1004 1097	1250	75 78 75	8.8	2600
500S98	1620 2020 2340	114 98 79	970	644.8 673.9 680.3	800	78 80 74	4	2400
500S98A	1500 1872 2170	96 83 67	970	509 535.6 542	630	77 79 73	4.1	2400
500S98	1400 1746 2020	86 74 59	970	431.4 451.1 432.8	560	76 78 75	4.2	2400
500S59	1620 2020 2340	67 59 47	970	374 391 374	450	79 83 80	4.5	2240
500S59A	1500 1872 2170	57 49 39	970	315 329 320	400	74 76 72	4.6	2235
500S59B	1400 1746 2020	46 40 32	970	240 257 248	315	73 74 71	4.7	2230
500S35	1620 2020 2340	40 35 28	970	207.6 218.8 209.9	280	85 88 85	4.8	1640
500S35A	1400 1746 2020	31 27 21	970	144 151 138	220	82 85 84	4.8	1640
500S22	1620 2020 2340	24 22 19	970	137.5 144.1 142.4	185	77 84 85	5.2	1558

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率	电机功率
				轴功率	电机功率
500S22A	1400 1746 2020	20 17 14	970	103 101 94	132	74 80 82	5.3	1555
500S13	1620 2020 2340	15 13 10	970	83.8 86.2 79.7	110	79 83 80	5.7	1505
600S22	2520 3140 3600	25 22 18	970	209.2 215.8 215.2	250	82 88 82	7	2500
600S22A	2160 2860 3240	21 18 16	970	152.5 161.1 168.1	185	81 87 84	7.1	2500
600S32	2160 3170 3600	36 32 27	970	278.6 310.4 311.4	355	76 89 85	7	2550
600S32A	1800 2850 3240	30 26 23	970	240 229 236	280	72 88 86	7.1	2550
600S47	2160 3170 3600	56 47 40	970	412 456 456	560	80 89 86	6.5	3850
600S47A	1980 2920 3240	56 40 37	970	318 361 380	450	78 88 86	6.6	3850
600S75	2160 3170 3600	84 75 67	970	568 736 821	900	87 88 80	6	4300
600S75A	1980 2950 3240	74 65 60	970	486.6 600.2 662.8	710	82 87 80	6.1	4300
600S75B	1800 2710 3060	60 55 51	970	367.6 477.5 531.3	560	80 85 80	6.2	4300
600S100	2160 3170 3600	110 100 92	970	829.6 1015.6 1073.8	1400	78 85 84	6	7188
600S100A	1980 3000 3240	100 90 85	970	691.3 875.4 914.6	1120	78 84 82	6.2	7158
600S100B	1800 2830 3060	90 80 75	970	588.2 751.9 781.3	1000	75 82 80	6.4	7116
800S22	4320 5500 6480	25 22 19	730	358.7 370.2 389.9	450	82 89 86	7	4500
800S22J	3000 4400 5040	16 14 12	585	163.4 190.6 193.8	250	80 88 85	5	4500

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率	电机功率
				轴功率	电机功率
800S22A	3960 4830 5500	19 17 15	730	246.9 254.1 261.2	3154	83 88 86	7.2	4500
800S22AJ	2800 3870 4500	13 11 9	585	123.9 133.3 131.3	185	80 87 84	5.1	4500
800S32	4320 5500 6480	35 32 29	730	502.2 538.5 588.2	630	82 89 87	7	5100
800S32J	3000 4400 5200	23 20 18	585	234.9 272.3 299.9	315	80 88 85	4.5	5100
800S32A	3500 4950 6000	30 26 23	730	353 398 437	450	81 88 86	7.1	5100
800S32AJ	3700 3960 4680	19 17 14	585	174.6 210.7 212.4	250	80 87 84	4.6	5100
800S47	4320 5500 6480	51 47 42	730	740.7 782.2 842.2	1000	81 80 88	6.5	7300
800S47J	3000 4400 5200	35 30 26	585	357.4 403.9 428.1	450	80 89 86	4	7300
800S47A	3500 5070 6000	45 40 36	730	530621 684	710	81 89 86	6.6	7300
800S47AJ	2800 4060 4800	30 25 22	585	285.9 314.1 334.4	355	80 88 86	4.1	7300
800S76	4000 5500 6500	80 76 71	730	1103.1 1293.6 1444.6	1600	79 88 87	6	7888
800S76J	3000 4400 5500	54 49 43	585	551.1 674.9 757.7	800	80 87 85	4	7888
800S76A	3500 5080 6000	70 65 62	730	845 1034 1206	1250	79 87 84	6.1	7815
800S76AJ	2800 4070 5000	48 42 37	585	463 541 607	630	79 86 83	4.1	7815
800S76B	3000 4680 5500	60 55 51	730	628.6 824.7 920.3	1000	78 85 83	6.2	7762
800S76BJ	2500 3750 4500	40 35 30	585	358.3 425.5 459.6	500	76 84 80	4.2	7762

泵型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 P(kW)		效率 (%)	汽蚀余量 (m)	泵重量 (Kg)
				轴功率 Shaft	电机功率 Motor
				轴功率 Shaft	电机功率 Motor
1200S22	7920 9612 10800	25.5 22 18	500	644 662 638	800	85.5 87 83	5.8	17000
1200S22A	7200 9000 10080	22.8 20.2 17.5	500	534 573 585	710	83.8 86.5 82.2	5.9	17000
1200S32	8640 10800 12960	35 32 26	600	992 1082 1073	1400	83 87 85.5	7.7	19300
1200S32A	7776 9720 11664	32.5 29 23	600	834 887.5 860	1250	82.5 86.5 85	7.8	19300
1200S39	7200 9000 10800	42.5 39 33	500	1023 1092.4 1155	1600	81.5 87.5 84	5.5	21000
1200S39A	6480 8100 9720	38.5 35 29	500	849 892.5 925	1250	80 86.5 83	5.7	21000
1200S39B	5832 7390 8748	34 31 25.5	500	675 718 741	1000	80 85.7 82	5.9	21000
1200S56	8640 10800 12960	60.5 56 47.5	600	1736 1871 1960	2240	82 88 85.5	7.5	22500
1200S56A	7776 9720 11664	54.5 50 42	600	1452 1512.6 1597	2000	81 87.5 83.5	7.7	22500
1200S56B	6998.4 8748 10497.6	49 44 36.6	600	1167 1218.9 1280	1600	80 86 81.5	7.9	22500
1200S72	10224	72	746	2251	12500	89	11.7	23500
1400S24	18000	24	370	1377	1600	85.5	9.5	28000
1400S25	16000	25	370	1251	1600	87	8.9	28000

S、SH型中开泵原装进口、出口额法兰盘寸尺表

泵型号	泵进口法兰				泵出口法兰
	Dg1	Do1	D1	n-фd1	Dg2	Do2	D2	n-фd2
100S90	100	180	220		70	150	185	4-ф17.5
150S100	150	240	285	8-ф22	100	180	220	8-ф17.5
150S78
150S50
200S95	200	295	340		125	210	250
200S63					150	240	285	8-ф22
200S42
250S85	250	350	395	12-ф22	150	240	285	8-ф22
250S65
250S39					200	295	340
250S24
250S14
300S96	300	400	445
300S90
300S58					250	350	395	12-ф22
300S32
300S19
300S12					300	400	445
350S125	350	460	505	16-ф22	200	295	340
350S75					250	350	395
350S44					300	400	445
350S26
350S16					350	460	505	16-ф22
500S115	500	620	670	20-ф26	300	400	445	12-ф22
500S98
500S59					350	460	505	16-ф22
500S35
500S22					400	515	565	16-ф26
500S13					500	620	670	20-ф26
600S100	600	725	780	20-ф30	400	525	580	16-ф30
600S75					400	515	565	16-ф26
600S47
600S32					500	620	670	20-ф26
600S22
800S76	800	950	1015	24-ф33	600	725	780	20-ф30
800S47
800S32
800S22
1200S72	1200	1450	1650	32-ф34	800	990	1070	24-ф34
1200S56
1200S39
1200S32
1200S22
1400S25	1400	1590	1675	36-ф42	1200	1380	1455	32-ф39
1400S24					1400	1590	1675	36-ф42

注：
1.本网页的S、SH型单级双吸球友会结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
