电动隔膜泵

DBY型电动隔膜泵（简称：DBY电动隔膜泵），采用摆线针轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时，近年来由于隔膜材质取得了突破性的进展，大大地延长隔膜是使用寿命，因此被越来越广泛地替代部分球友会、螺杆泵来应用于石化、陶瓷、冶金等行业，DBY型隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合，YGB型适用于出口压力≤4kgf/cm2的场合。

DBY型电动隔膜泵

DBY电动四轮膈膜泵性能指标特性

一、不需灌引水,自吸能力达7米以上。
二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开,所以介质相对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
四、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(b3d)两种,目前该泵正应用在下列场合。

DBY自动pu气管泵最主要途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

DBY電動pu气管泵的任务作用

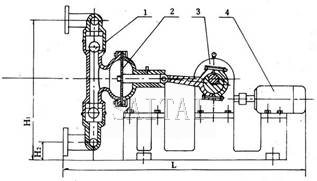

DBY电动隔膜泵的工作原理

高压电机“4”用降速箱“3”推动控制液压泵前面的隔阂“2”一前一后往复的足球运动的足球运动，在控制两根泵腔内，装用左右单方面闸阀“1”，隔阂的的足球运动，引发工做腔内的溶量的影响，促使以下单方面闸阀连续取消和关闭，为了将流体总是的吸多和是排除。 DBY电动伸缩膈膜泵性弧度图

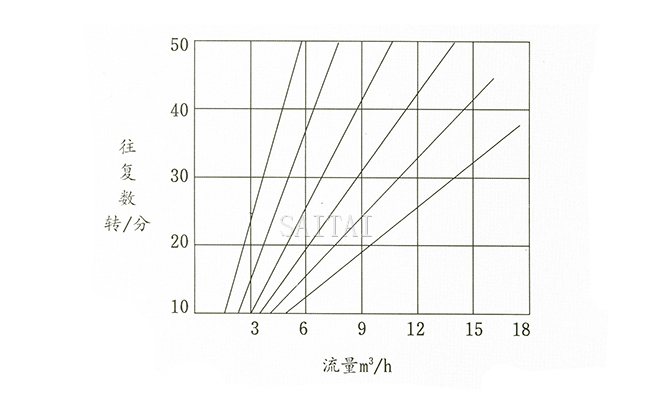

DBY电动隔膜泵特性曲线图

DBY直流电动隔离膜泵一般稳定性规格参数

型号	泵		流量 m3/h	扬程 m	吸程 m	配备功率 KW	使用温度℃			配备减速机型号
型号	进口	出口	流量 m3/h	扬程 m	吸程 m	配备功率 KW	铸铁	不锈钢	铝合金	配备减速机型号
DBY-10	丝扣	3/8″	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	丝扣	1/2″	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	3	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	3	100	150	80	XLD3-3-35

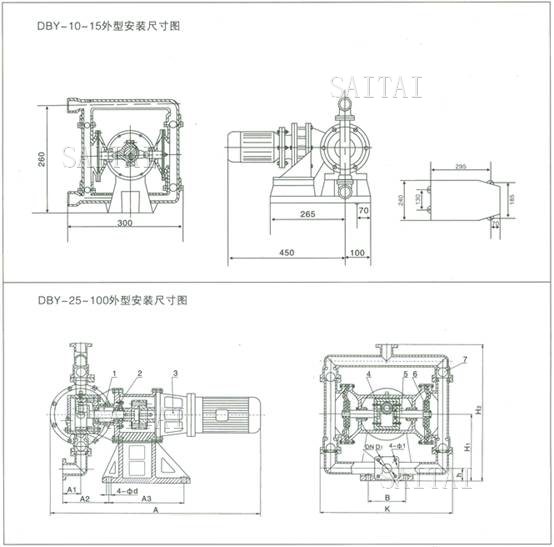

DBY电动式pu气管泵外壳按照尺寸图

DBY电动隔膜泵外型安装尺寸

型号	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

DBY電動隔阂泵隔阂资料功能

隔膜品种介质种类	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

注：○――便用期较长、△――便用期般、×――不可以选择，本表仅从耐腐性需要考虑，因聚四氯乙稀延展能力比硅再生胶差，故实际的便用便用期因经济压力，泵行程英文残渣等关键因素干扰而异。食品类厂硅再生胶专用箱于食品类厂碳酸饮料行业中。

注：
1.本网页的DBY型电动隔膜泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
