气动隔膜泵

QBY型气动隔膜泵（不锈钢、铝合金、工程塑料），简称：QBY气动隔膜泵，是一种技术成熟型输送机械，采用铸铁、不锈钢、铝合金、工程塑料阀体及丁晴橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯多种隔膜为生产材料，以满足不同客户的不同介质输送，本单位生产的QBY系列气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。以压缩空气为动力源，适用于各种腐蚀性液体，带颗料的液体，高粘度、易挥发、易燃、剧毒的液体，相对防火防爆，均能予以抽光吸尽，QBY气动隔膜泵的性能参数与联邦德国WLLDENPVMPS、美国的MARIOWPUMPS相近。并已经被国内化工、电子、陶瓷、纺织等系统广泛成功应用，取得了非常满意的效果。 本单位目前已形成系列生产，共有八种规格直径：Φ10mm(3/8＂)、Φ15mm(1/2＂)、Φ25mm(1＂)、Φ40mm(11/2＂)、Φ50mm(2＂)、Φ65mm(21/2＂)、Φ80mm(3＂)、Φ100mm(4＂)。三种材质：铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。 该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

QBY自动膈膜泵大部分显著特点

既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：不需灌引水，吸程达7m，扬程达70m，出口压力≥6?Kf/?M2； 流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 扬程、流量可通过气阀开度实现无级调节(气压调节在1-7?Kf/?M2之间)；无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；不必用电，在易燃、易爆场所使用安全可靠； 可以浸没在介质中工作； 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降； 可输送较粘的液体(粘度在1万厘泊以下)； 泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。除此之外，该系列泵还具有以下特征：
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不但超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

QBY手动pu气管泵基本应用场景

1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

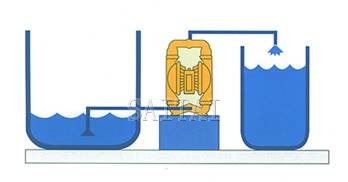

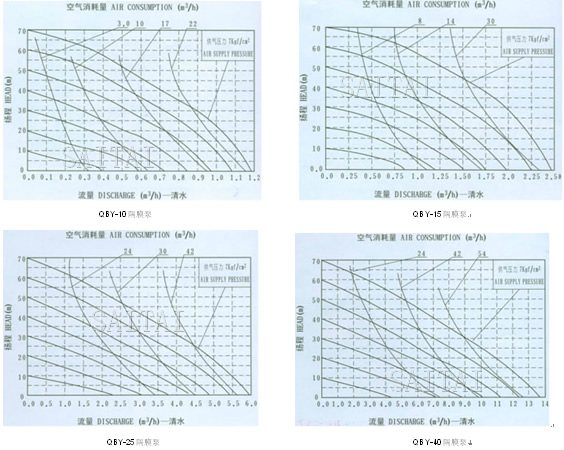

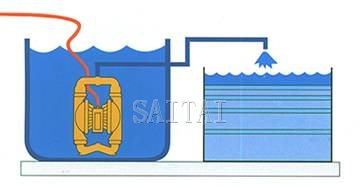

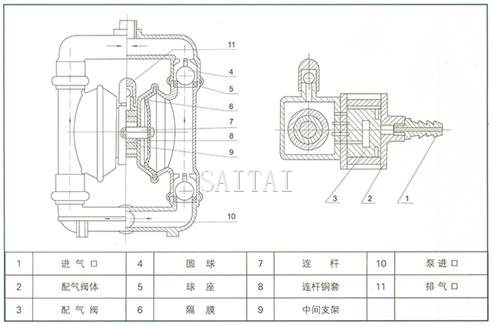

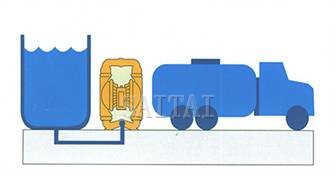

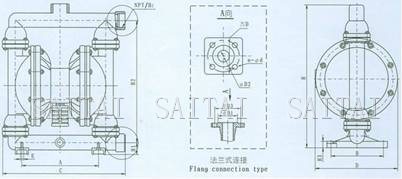

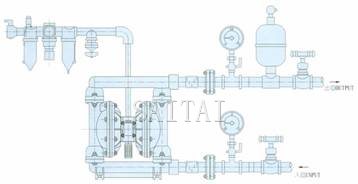

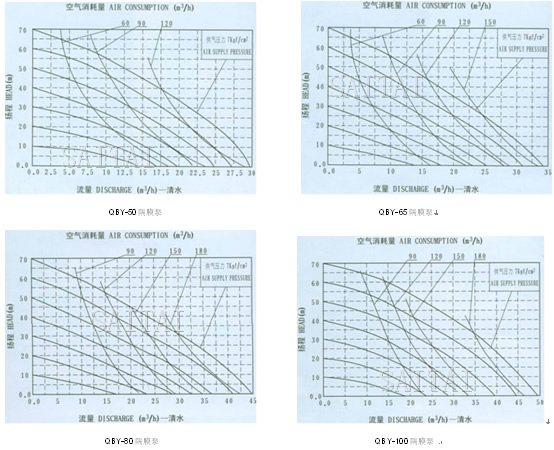

QBY液压隔阂泵上班的原理 在泵的两人人对称性几种腔中，各放有好几块有黏性的pu气管6，联杆7将二块pu气管变水一体式，再进行压缩自然新鲜空气从泵的进气线接头1进配气阀3后，持续推进两人人运转腔内的pu气管，裹挟联杆连接的二块pu气管同时进行操作运行。与此并且，其它运转腔中的实验室气体则从其pu气管的背面代谢掉泵外；因此发往日程终站，配气中介机构则定时地将再进行压缩自然新鲜空气引出其它运转腔，持续推进pu气管朝相同方位运行，如此就确立了两人人pu气管的同时进行操作循环往复健身运行。所有运转腔中又设制有两人人双向阀体4，pu气管的循环往复健身运行，有运转腔内容量的改变了，导致两人人双向阀体轮流地来和取消，可以将溶剂间断地吸进和代谢掉。 QBY油路分配器pu气管泵系统链接展示图 QBY气动式pu气管泵流量数据弧线图 QBY气动弹簧隔阂泵装配尺寸图 QBY自动pu气管泵连接图片尺寸表 QBY油路分配器隔离膜泵耐热性指标 Note: ★=有 /=无 QBY汽动pu气管泵使用方案 将液态从A罐体抽送回B罐体要用此法。 将泵浸在液状体中，可配用潜抽水泵应用，解压缩气体另用连接管引出来。 高胶状药液可应用这一方式方法将液位增长，使液料易取出。

注：
1.本网页的QBY型气动隔膜泵（不锈钢、铝合金、工程塑料）结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

QBY型液压pu气管泵（装饰管、铝锰钢、工程建设金属）涉及产品的
